XF系列中型輸送機,除具有一般輕型懸掛輸送機的特點外 ,更具有單點吊重50-150kg,運行平穩,鏈條可拆卸,軌道剛度好等優點。而在諸多行業中廣泛被應用。

　　十字鏈條:WF 400十字輸送鏈適用于汽車輪轂積放輸送機牽引之用。

　　鏈條是由驅動鏈條帶動,在軌道內作連續運行的部件,它在輸送機中起著懸掛和傳送工作的作用,輸送鏈條采用雙向鉸接,因此它除了作直線運動后,還能隨著軌道的曲線形狀,在完成水平和垂直面內的空間曲線運動。

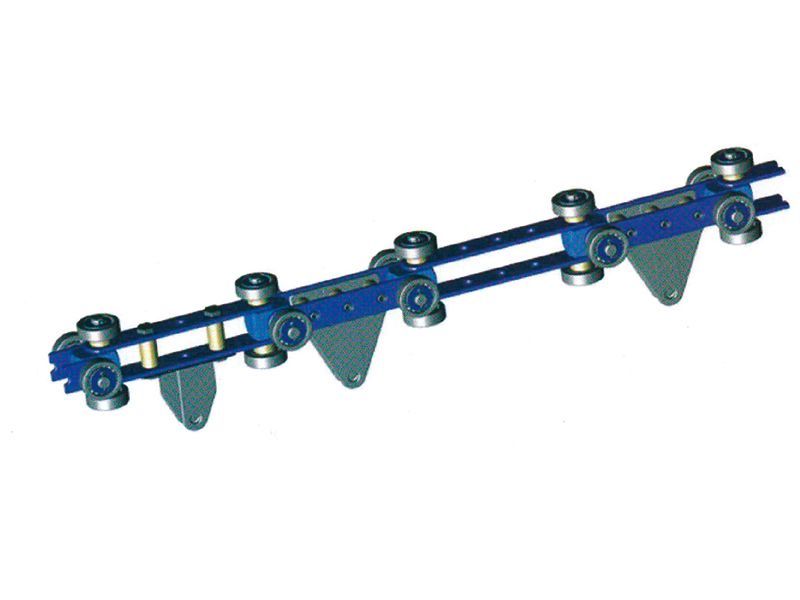

　　下圖所示是XF系列輸送機的輸送鏈條簡圖。它的每1節(T)有4個走輪、4個導向和2個十字節。走輪和導向輪用雙鏈板通過十字節和銷軸相連接。銷軸中間掛上可拆式吊板或固定吊板后,即可運送工件。它的走輪和導向輪都采用雙排滾珠結構,其大小常規為中38,中45軸承作導向、走輪組成,軌道寬度做出相應調整。
