WJ系列重型地面垂直輸送機

一、概述

　　重型地面垂]直輸送機是我公司為適應市場需求而開發制造的重型地面輸送設備,此翰送機將軌道、條驅動裝置、漲緊裝置等輸送機部件布置在地面以下,生產現場布局整齊、美觀,且減小了輸送機運動部件因雜物落下而損壞的可能性。

二、鏈條

　　該型送機的鏈條采用XF400鏈條,結構緊湊,拆裝方便,運行安全性、穩定性好,步進運行定位準確,鏈條在上下兩層軌道內分別運行,工程施_ I量明顯減少,基礎投資少,經濟效益好。

三、軌道

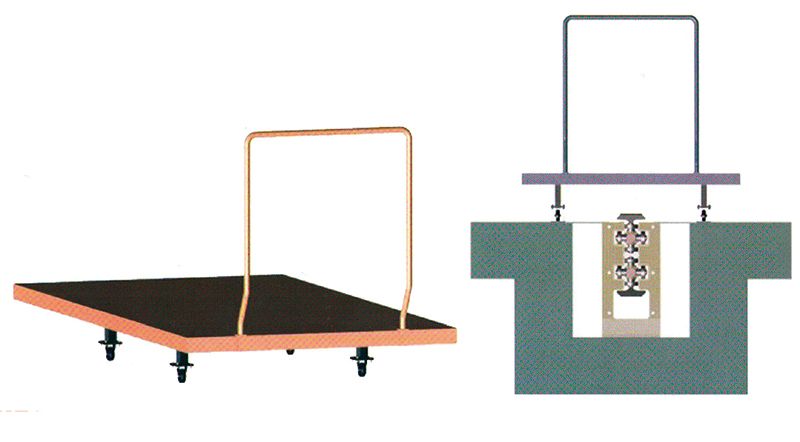

　　軌道分上下兩層,鏈條在里面分別往返運行,軌道底部留有空間,用來方便安裝在鏈條上的推頭順利通行。

四、技術參數

　　鏈條節距:400mm

　　鏈條推力:800k

　　環境溫度:250°C

　　工藝小車承載能力:500kg

　　標準直軌長度:6000mm

　　水平彎軌

　　角度:15*/30*/45°/90*/1 80°

　　半徑:2500/3000mm

　　驅動裝置:直線驅動(定速/調速電機)

　　張緊裝置:氣動/重錘/絲杠

　　潤滑裝置:多路全自動潤滑裝置

　　特殊設備:機械或氣動旋轉站、移載機

　　積放功能:無，可通過plc控制按節拍運行
